織布、整經、漿紗鐳射斷經檢測設備







在紡織業界多數各種織布機斷經停控一直沿用斷經紗的停經片,



但使用停經片確許很多缺點,如經紗太細及密度條數很多時紗線接觸點過多,又或者停經片未順利落下導通斷停訊號。



諸如此類問題取而代之的解決方案為此款鐳射經紗斷紗檢出器。









此款鐳射經紗斷紗檢出器能有效減少用工需求,設備安裝於織布機兩側,能在紗線斷裂或糾纏的情況下,立即停止機台



經濟且適用,已廣泛應用於 Toyota Air Jet 織布機以及整經漿紗流程。



紗線從D450、 D900、 C1200、 BC1500、 BC3000 等均可檢出使用。









特點 :



採用高性能雷射光檢測器,靈敏可靠  ;  當有斷紗或纏紗時能迅速檢測  ;  裝有外部信號燈及警報停機裝置



可提前判斷毛絲  ;  可調節靈敏度  ;  安裝、操作簡易  ;  亦可選配風機將斷紗吹出







要技術參數 :



1. 工作電壓:單向220V



2. 激活電壓:單向220V



3. 適用幅寬:≤ 4 meters



4. 檢測支數:大於12D



5. 靈敏度調整:面板數字調節



6. 鐳射偵測組件:1-3組



7. 斷紗輸出:繼電器連動

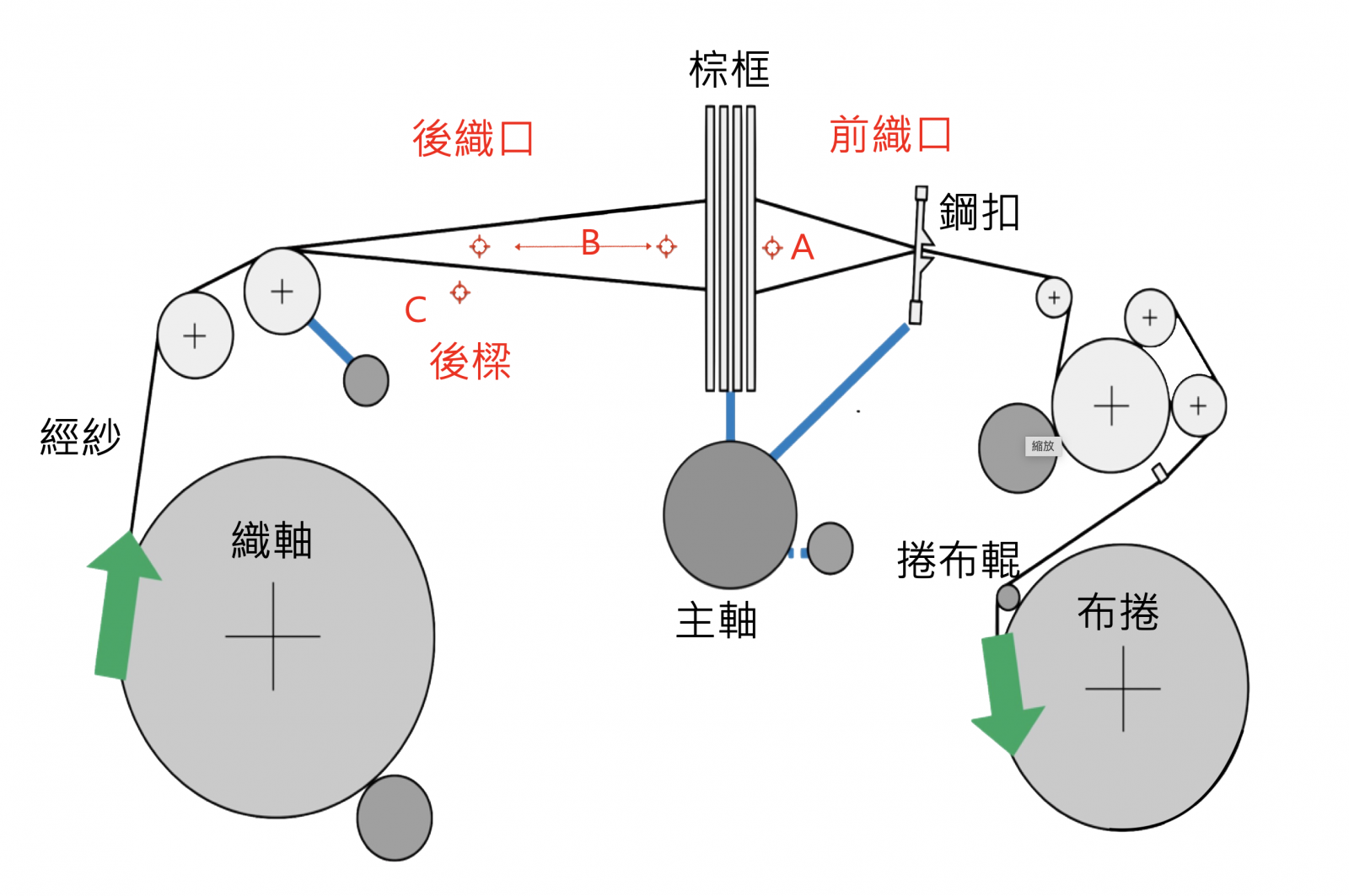

織機檢測位置示意圖 :





通過裝在前開口位置、後開口位置及後樑三點的鐳射對經紗進 行檢測。



不接觸經紗,不會產生新的毛羽,提高布面品質。



A點為前梭口, B點為後梭口,  C點為後梁

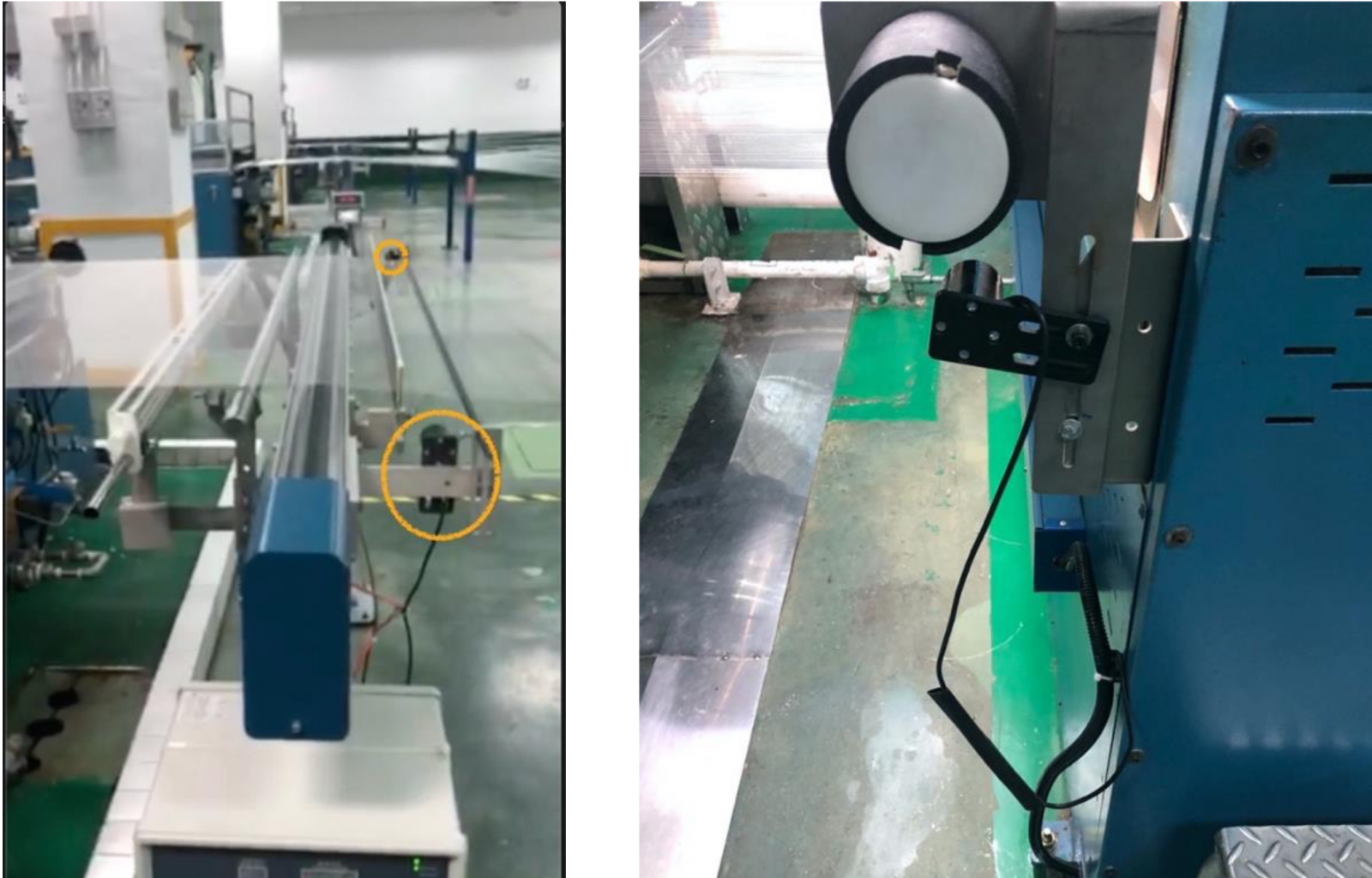

織布機上的應用範例:

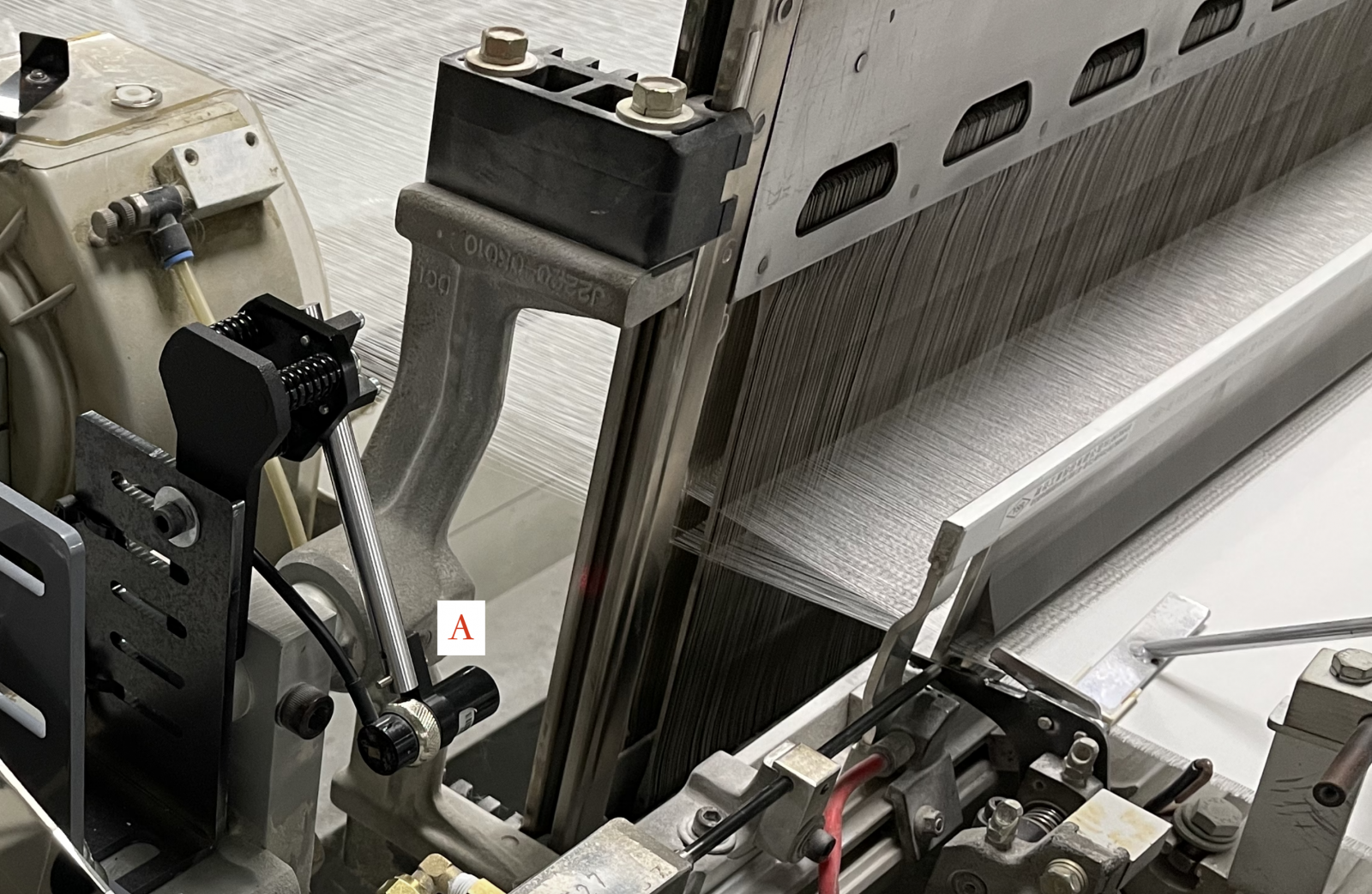

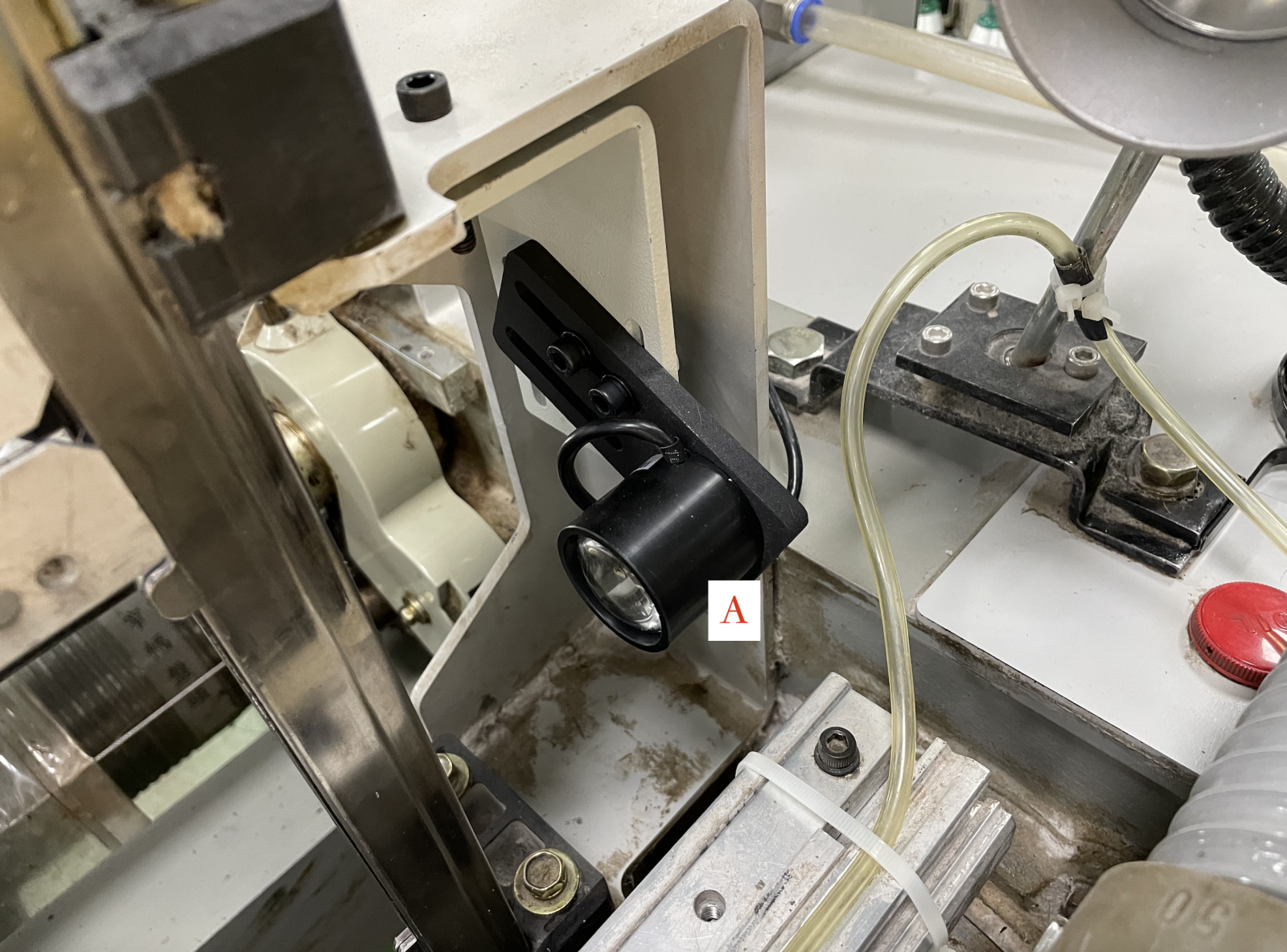

A點應用範例:

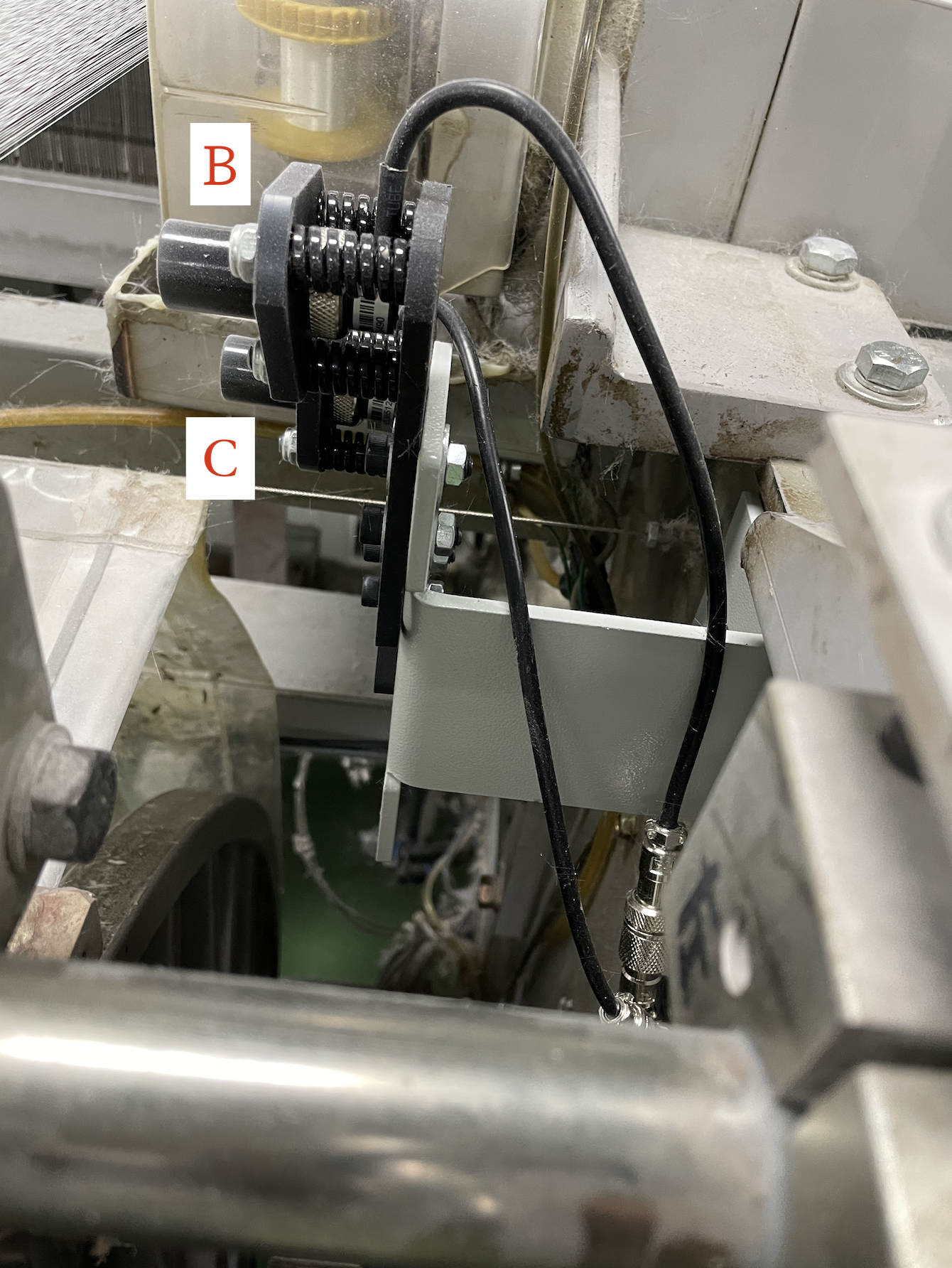

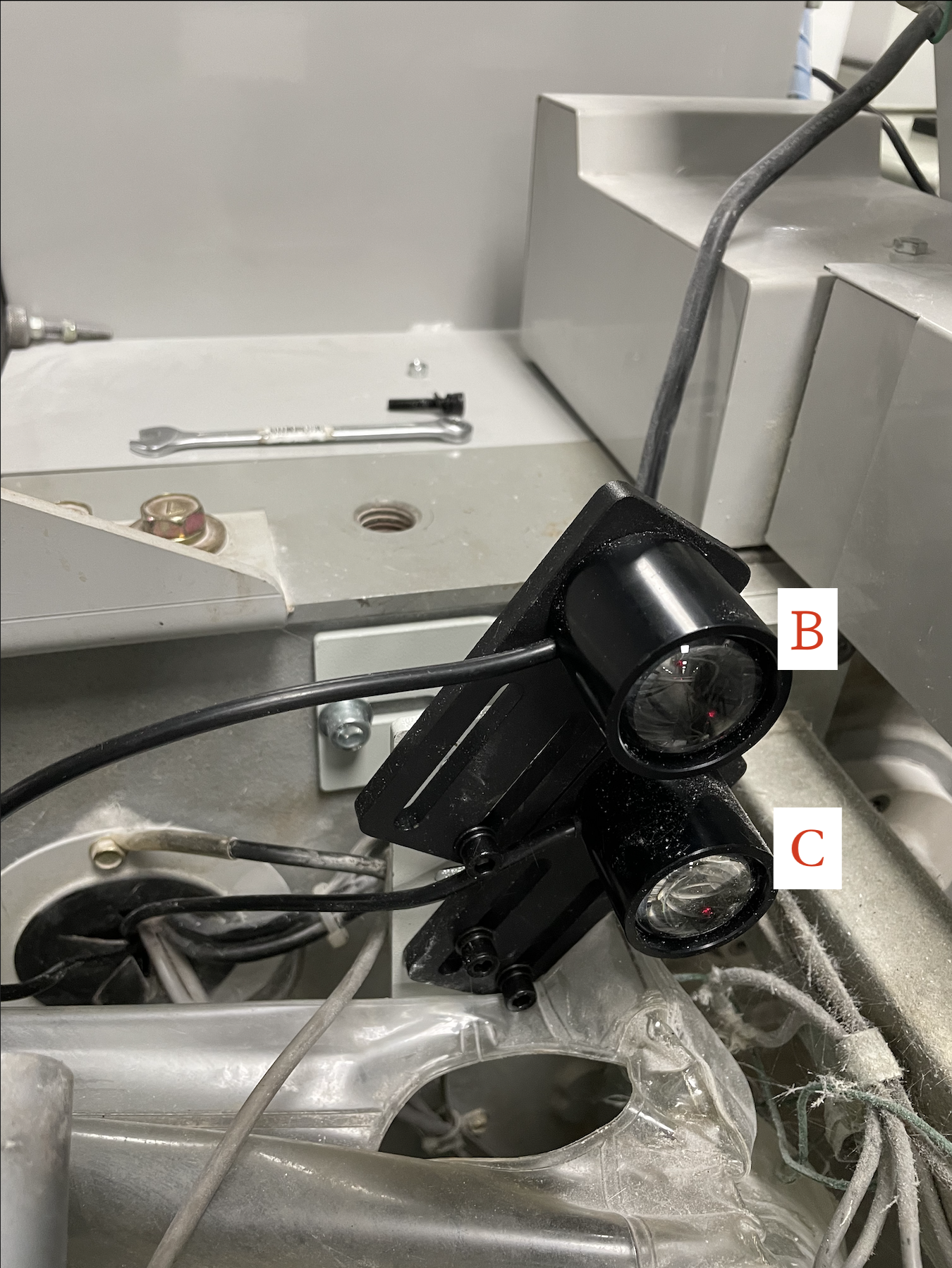

B、C點應用範例:





















與傳統停經片檢驗裝置比較



傳統:各型織布機,在織造過程中,一定會斷紗,經紗斷時,透過鐵片下方迴路導通來檢測停機控制。





缺點:



一、 若紗線過於密集,紗斷時,停經片掉不下來,無法停機,造成品質不良。



二、紗的材質太細,無法使用,斷經片或塑膠片。



三、停經片日久生鏽時有風險造成布面汙染。



四、若常需要更換產品規格,必須再重穿一次鐵片,造成用工的浪費。

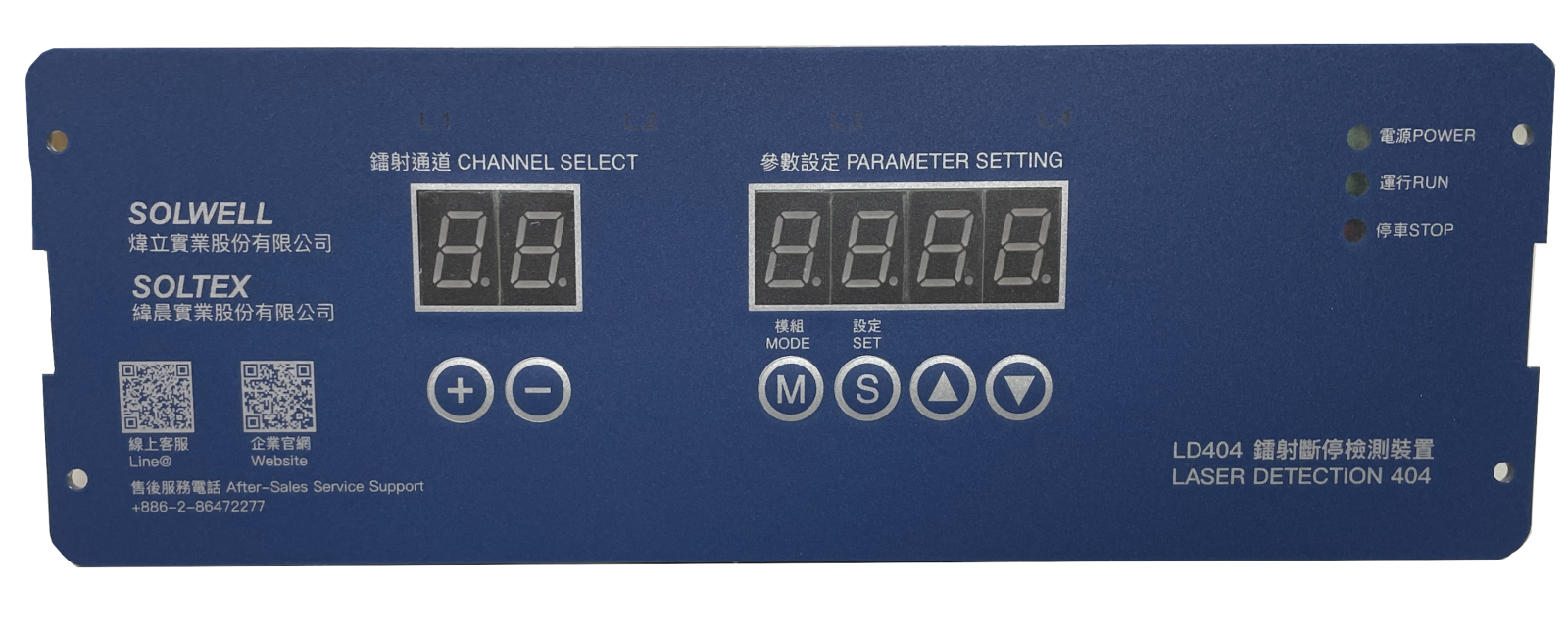

LD404機型,專為整經、漿紗、併經產線使用,安裝於產線的兩側,當在紗線斷裂的情況下,立即停止機台。


紗線從D900、C1200、BC3000、BC3750等均可準確使用



經濟且適用,安裝位置如紗架口、分紗扣前、漿槽前後、烘乾製成前後及併經各盤頭檢測。








主要技術參數 :



1. 工作電壓:單向220V



2. 激活電壓:單向220V



3. 適用幅寬:≤ 8 meters



4. 檢測支數:大於12D



5. 靈敏度調整:面板數字調節



6. 鐳射偵測組件:至 1 到 8 組



7. 斷紗輸出:繼電器連動

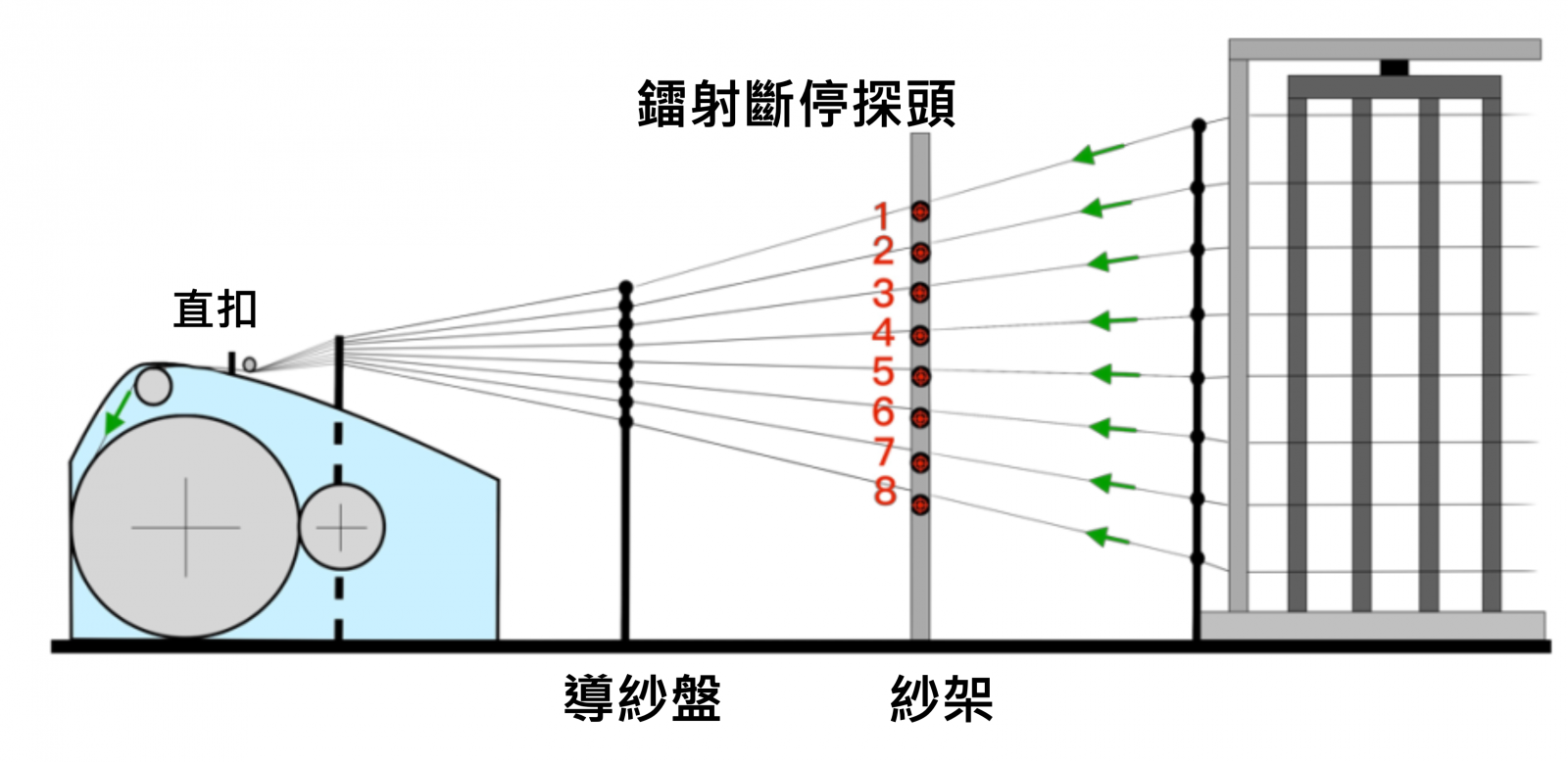

整經、漿紗、分條檢測位置示意圖 :

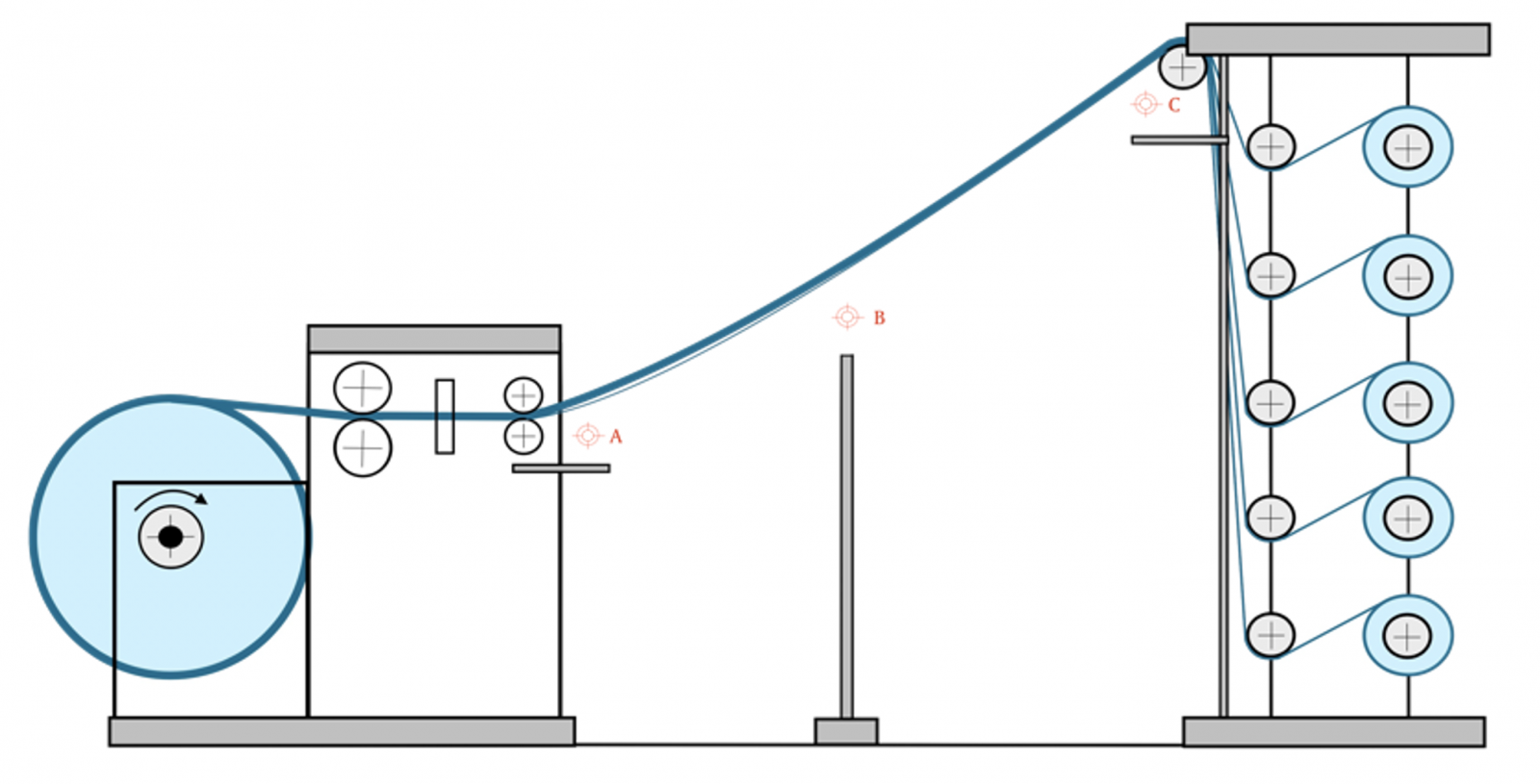

整經機:

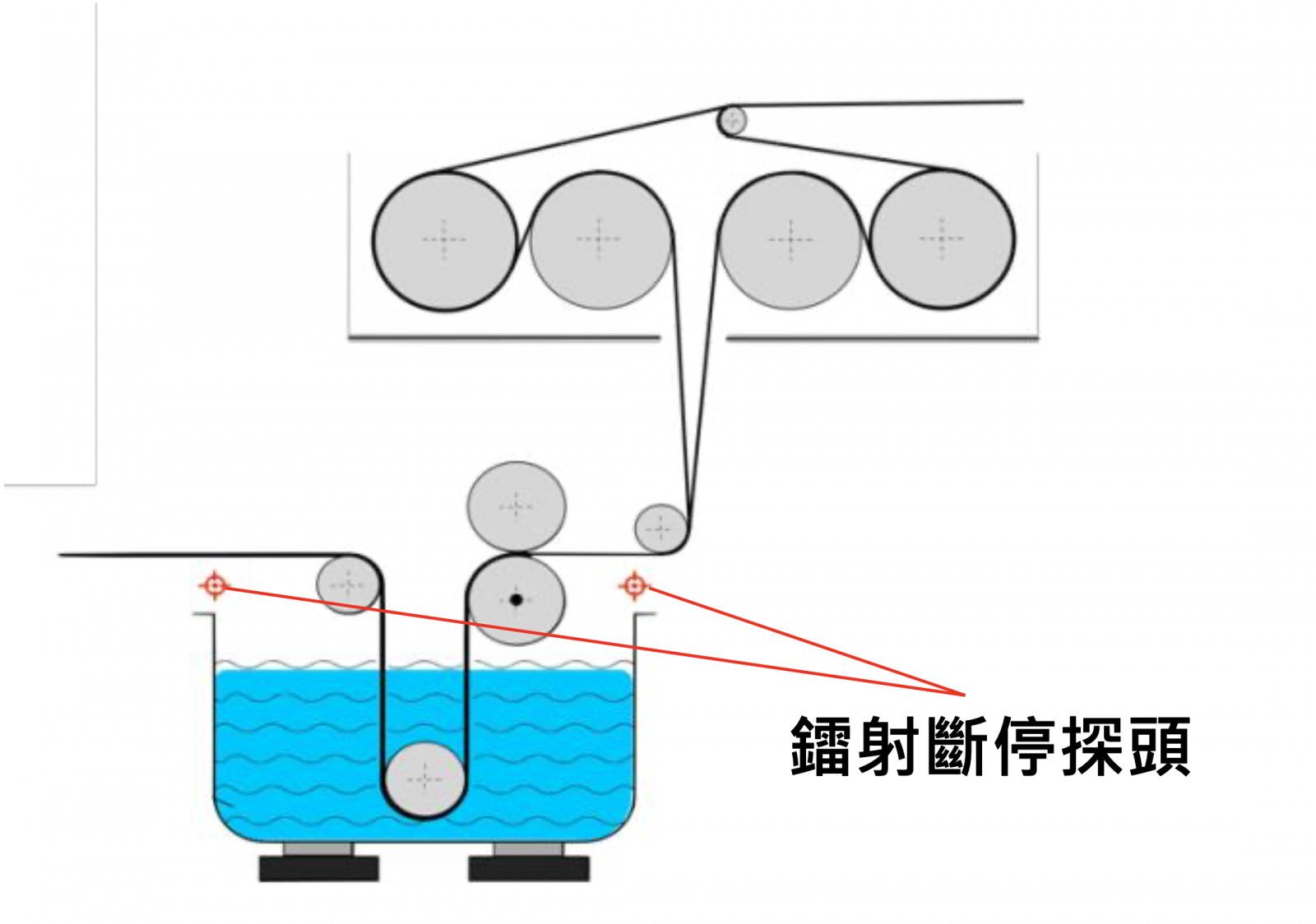

漿紗機:









分條機:









整經機上的應用範例:













鐳射偵測可有效減少工量,減少因無即時檢出導致後續的麻煩。一勞永逸、操作簡單





















價格實惠,





如有需求,歡迎與我們聯絡,謝謝。





敬祝





生意興隆





煒立/緯晨實業 Oscar 施以帥 敬上 0972072437
